RDBMS와 MVCC 아키텍처

• Oracle, PostgreSQL, MySQL Core Architecture, Oracle, PostgreSQL, MySQL Core Architecture II 책 공부
• 주로 PostgreSQL 위주로 정리. 오라클이 앞에 있어서 먼저 보는데 오라클 문서 보다 생을 마감할 거 같다…

MVCC 아키텍처의 발전

RDBMS와 Concurrency Control

• 무려 50년 전부터 현 RDBMS와 트랜잭션 등에 대한 연구가 미국에서 이뤄지고 있었다…
• Multiversion Concurrency control(MVCC)?
  • Write 세션이 Read 세션을 블로킹하지 않고
  • Read 세션이 Write 세션을 블로킹하지 않고
  • 서로 다른 세션이 동일 데이터에 접근했을 때 각 세션마다 스냅샷 이미지를 보장해주는 매커니즘
  • Multiversion이라는 말 그대로, 데이터 변화를 여러 버전으로 관리하여 동시성 제어를 한다

MVCC 발전

1970년

• E. F. Codd 박사 $\to$ RDBMS 논문(A relational model of data for large shared data banks)
  • 데이터의 독립성
  • 구조적인 간결함
  • SQL 같은 고급 언어를 통한 집합 처리

1974년

• IBM에서 System R프로젝트 시작
• Raymond F. Boyce, Donald D. Chamberlin $\to$ SEQUEL(Structured English Query Language)
• Jim Gray $\to$ ACID, Locking, Recovery 매커니즘 등 트랜잭션 처리 관한 이론 정립
• Michael Stonebraker, 동료 및 제자 $\to$ Ingres(Interactive Graphics and Retrieval System)

1976년

• Bob Miner, Ed Oates, Lally Ellison $\to$ SDL 찹업 후 Oracle DBMS 발표

1978년

• David P. Reed $\to$ READ와 WRITE 경합 최소화 아이디어 제시
  • 어떤 데이터에 여러 차례 수정이 있다고 가정할 때
  • 수정이 가해진 각 시점의 개별 버전을 모두 저장하고(Multiversion)
  • 데이터 객체는 이러한 개별 버전들의 연속체로 정의
• Synchronization? a mechnism
  • for naming versions to be read and
  • for defining where in the sequence of versions the version resulting from some update should be placed

1981년

• Philip A. Bernstein, Nathan Goodman $\to$ MVCC

1984년

• Jim Starkey
  • $\to$ 최초로 Rdb/ELN 제품에 처음으로 MVCC 아키텍처 도입
  • $\to$ 두번째로 Interbase DB에 발전시킨 MVCC 도입하는데, Multi Generation Architecture(MGA, 추기형)라고 한다

1986년

• Bob Miner $\to$ 오라클 version 6에서 Rollback Segment 도입

1999년

• Mikheev Vadim B. $\to$ MGA 아키텍처 채택하여 PostgreSQL 6.5에 MVCC 아키텍처 도입

MVCC의 두 가지 흐름

첫번째 흐름

• PostgreSQL, Firebird/Interbase, SQL Server 등
• 데이터베이스 내에 다중 버전의 레코드 저장하고 더 이상 필요하지 않을 때 모아둔 레코드 버림
• Multi Generation Architecture, MGA
  • Tuple 업데이트 시 새로운 값으로 대체하지 않고, 동일한 데이터 페이지 내에서 New Tuple을 새롭게 추가하고 Old Tuple은 유효 범위를 마킹하여 처리

MGA 예제

• 업데이트 전
  • XMIN에 XID 10 세팅 & XMAX 세팅된 값 없음 = XID 10부터 현재까지 유효 의미

XMIN 10	XMAX –	TUPLE 1
XMIN 10	XMAX –	TUPLE 2
XMIN 10	XMAX –	TUPLE 3

• TUPLE 2 업데이트
  • OLD TUPLE 2:
    • XID 30일 때, 기존 TUPLE 2의 XMAX에 XID 30 세팅하여 OLD 버전임을 표시
    • $\to$ XID 10부터 XID 30 범위에서 visible한 값
  • NEW TUPLE 2:
    • XMIN의 XID 30, XMAX는 없음
    • $\to$ XID 30부터 현재까지 유효 의미

XMIN 10	XMAX –	TUPLE 1
XMIN 10	XMAX 30	OLD TUPLE 2
XMIN 10	XMAX –	TUPLE 2
XMIN 10	XMAX –	TUPLE 3
XMIN 30	XMAX –	NEW TUPLE 2

• 서로 다른 세션끼리 어떻게 Snapshot image를 SELECT?
  • 시점별 XID:
    • T0: XID 10
    • T1: XID 20
    • T2: XID 30
    • T3: XID 40
• T1 시점: SESSION-1 OPEN
  • SESSION-1 SELECT $\to$ TUPLE 1, TUPLE 2, TUPLE 3 조회

PAGE HEADER

          ... FREE SPACE ...

      [TUPLE 3][TUPLE 2][TUPLE 1][PAGE TAIL]

• T2 시점:
  • UPDATE TUPLE 2
  • $\to$ 새로운 NEW TUPLE 2가 추가
  • $\to$ OLD TUPLE 2는 XMAX에 유효한 XID 범위값 세팅

PAGE HEADER

          ... FREE SPACE ...
                               [NEW TUPLE 2]
  [TUPLE 3][OLD TUPLE 2][TUPLE 1][PAGE TAIL]

• T3 시점: SESSION-3 OPEN
  • SESSION-1 SELECT $\to$ TUPLE 1, OLD TUPLE 2, TUPLE 3 조회
  • SESSION-3 SELECT $\to$ TUPLE 1, NEW TUPLE 2, TUPLE 3 조회

두번째 흐름

• Oracle, MySQL/InnoDB 등
• 최신 버전의 데이터만 데이터베이스 내에 저장하고 언두를 이용하여 이전 버전 데이터 재구성
• 1986년 Bob Miner는 오라클 version 6에서 Rollback Segment 도입하여 MVCC 구현
• Rollback segment 메커니즘
  • UPDATE 실행
    • $\to$ 기존 데이터 블록 내의 데이터 레코드를 New Version으로 변경
    • $\to$ Old Version을 별도의 저장소인 Rollback segment에 보관
  • SELECT 실행
    • $\to$ SELECT SCN(System Change Number)과 데이터 블록의 SCN(System Change Number)을 비교
    • $\to$ Consistent Read가 필요하다고 판단
    • $\to$ 롤백 세그먼트의 Old Version을 읽어서 버퍼캐시에 CR(Consistence Read) 블록을 생성
  • SELECT 쿼리의 Snapshot Read를 보장
  • Ora-1555 snapshot too old라는 한계점 제외하고는 동시성을 극대화해주는 최고의 방법이었다

Rollback segment 예제

• 업데이트 전

data block	undo block
ITL(Interested Transaction List)	TX(Transaction) Table Slot
Data Row A

• 업데이트 후

data block		undo block
ITL(Interested Transaction List)	┬XID─>	TX(Transaction) Table Slot ┐UBA
Data Row (new Image B)	└UBA─>	Undo Record(Old Image A)<┘

• ITL?
  • Interested Transaction List의 약자이며, transaction table이라고도 한다
  • ITL structure in detail 참고
    • Variable header는 위에서 아래로 필요에 따라 증가하고, row는 아래에서 위로 증가
    • ITL은 variable portion of data block header에 위치한다(그러니까 Variable header…?)
    • 이 데이터 블록 헤더의 가변 영역은 트랜잭션에 대한 슬롯들을 갖는다
      • 만약 어떤 row가 lock 된다면? $\to$ 트랜잭션은 lock 된 row의 rowid와 함께 한 슬롯에 lock을 넣는다
      • 달리 말하자면, 트랜잭션이 해당 row에 관심이 있다고 표시하는 것(그래서 Interested Transaction List다)
• UBA?
  • Undo Block Address
• Consistence Read?
  • [Oracle] 문장수준 읽기 일관성 Consistent Mode, Current Mode 차이 :: 마이자몽 참고
  • Consistent? 일관된, 언행이 일치된, 모순이 없는
  • Consistent Read 위해서, SELECT 시점에 SCN을 비교해서 Undo Segment에 존재하는 해당 Old Versions을 찾아서 버퍼 캐시에 CR 블록 생성

트랜잭션

샘플 트랜잭션: 계좌의 debit(차변)/credit(대변)

• Savings 계좌의 금액 감소
• Checking 계좌의 금액 증가

	DML			비고
1	UPDATE savings_accounts	SET balance = balance - 500	WHERE account = 3209	Savings 계좌 금액 감소
2	UPDATE savings_accounts	SET balance = balance + 500	WHERE account = 3208	Checking 계좌 금액 증가
3	INSERT INTO journal	VALUES (journal_seq.NEXTVAL, ‘1B’, 3209, 3208, 500)		트랜잭션 저널에 기록
4	COMMIT WORK			트랜잭션 종료

오라클의 락과 데드락

lock?

lock
DML Lock	데이터 보호. 테이블 락은 테이블 전체를 잠그고, 로우 락은 선택된 로우만 잠근다	Row Lock(TX), Table Lock(TM)
DDL Lock	스키마 오브젝트의 구조를 보호. 가령 테이블과 뷰의 데이터 사전 정의(Dictionary definition)	Exlusive DDL Locks, Share DDL Locks, Breakable Parse Locks
System Lock	data file 같은 내부 데이터베이스 구조 보호.	Latches, Mutexes, Internal Locks

deadlock?

• 둘 이상의 사용자가 각 상대발에 의해 잠긴(locked) 데이터를 기다리는 상황으로, 트랜잭션이 진행되는 것을 막는다

시간	Session1	Session2
t0	UPDATE employees	UPDATE employees	각 트랜잭션은 수정하려는 로우를 잠그고 있으므로 문제 없다
	SET salary = salary * 1.1	SET salary = salary * 1.1
	WHERE employees_id = 100;	WHERE employees_id = 200;
	1 row updated.	1 row updated.	나중에 데드락으로 롤백할 때 이 시점의 변경 사항은 롤백하지 않는다
t1	UPDATE employees	UPDATE employees	데드락 발생
	SET salary = salary * 1.1	SET salary = salary * 1.1	employees_id=100은 Session1이 잠그고 있고,
	WHERE employees_id = 200;	WHERE employees_id = 100;	employees_id=200은 Session2가 잠그고 있다
t2	ORA-00060: deadlock detected		Session1은 데드락 시그널을 받고 t1 시점의 UPDATE는 롤백된다
	while waiting for resource		오직 한 세션만 데드락 에러를 받으며, 둘 중 한 세션이 받을 수 있다
t3	SQL> COMMIT;		t0 시점의 수정 사항을 커밋하고 Session1의 트랜잭션이 끝난다
	Commit complete.		t1 시점의 수정 사항은 커밋되지 않는다
t4		1 row updated.	t1 시점에 Session1에 의해 막혔던 Session2의 UPDATE가 실행된다
t5		SQL> COMMIT;	t0과 t1 시점의 수정 사항이 커밋되고 Session2는 종료
		Commit complete.

DBMS별 MVCC 메커니즘 비교

비교 내용

TX 식별자

• Oracle
  • TX 시작:
    • 무엇을? 트랜잭션 테이블의 위치정보인 XID(위치 정보)를
    • 어디에? 블록의 ITL에 저장
  • TX 완료:
    • 무엇을? TX 수행되면서 증가하는 SCN(시간관련정보)을
    • 어디에? 트랜잭션 테이블과 ITL에 저장
• PostgreSQL
  • TX 시작:
    • 무엇을? TX 수행되면서 증가하는 XID(시간관련정보)
    • 어디에? 튜플 헤더에
    • 어떻게? t_xmin, t_xmax 컬럼에 저장
• MySQL
  • TX 시작:
    • 무엇을? TX 수행되면서 증가하는 TRX_ID(시간관련정보)를
    • 어디에? 레코드 헤더에 저장
  • TX 완료:
    • 무엇을? TRX_ID(시간관련정보)를
    • 어디에? 언두 블록에 저장

Old Version 저장 위치

• Oracle: 별도로 분리된 언두 세그먼트에 저장
• PostgreSQL: 동일 데이터 페이지에 저장
• MySQL: 별도로 분리된 언두 세그먼트에 저장

Old Version 포인터

• Oracle: UBA(Undo Block Address)
• PostgreSQL: T_CTID(Current Tuple ID)
• MySQL: Roll Pointer

레코드 포인터

• Oracle: Row offset
• PostgreSQL: Line pointer
• MySQL: Directory Slot

페이지 내 레코드 저장 순서

• Oracle: 블록 아래 $\to$ 블록 위
• PostgreSQL: 페이지 아래 $\to$ 페이지 위
• MySQL: 페이지 헤더 $\to$ 페이지 아래

COMMIT 시점의 Action

• Oracle: 블록 클린 아웃
• PostgreSQL: 튜플헤더 t_nfomask 칼럼에 상태정보 업데이트
• MySQL:
  • 페이지 클린 아웃 없음.
  • 언두 블록의 TRX_NO 컬럼에 TRX_ID(시간관련정보) 저장
  • 히스터리 리스트 등록
  • TRX_SYS의 TRX_STRUCTURE 더블 링크트 리스트에서 제외

ReadView 사용 여부

• Oracle: ReadView 사용하지 않음
• PostgreSQL: Snapshot Structure 사용
• MySQL: ReadView 사용

레코드 헤더 크기

• Oracle: 3 Bytes +
• PostgreSQL: 24 Bytes
• MySQL: 18 Bytes +

트랜잭션 리스트 관리

• Oracle: 언두 헤더에 위치한 트랜잭션 테이블. v$transaction
• PostgreSQL: pg_log 디렉토리 아래에 256 Kbyte의 clog 파일들
• MySQL:
  • 언두 세그먼트의 언두 블록에 저장
  • TRX_SYS의 TRX_STRUCTURE 더블 링크트 리스트

트랜잭션 처리 위한 ID

	위치정보	시간관련정보
Oracle	XID	SCN
PostgreSQL		XID
MySQL/InnoDB		TRX_ID

Oracle

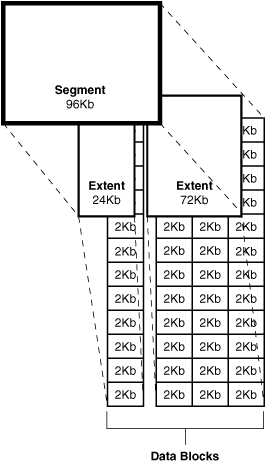

• 데이터 블록, 익스텐트, 세그먼트

• data block?
  • 오라클 데이터베이스에서 논리적으로 가장 작은 단위
  • 한 데이터 블록은 물리적인 디스크 공간 내 특정 수의 바이트에 해당한다

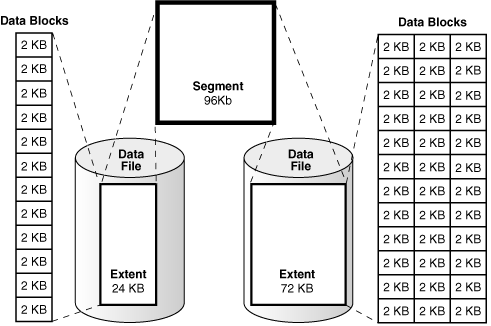

• extent?
  • 특정 타입의 정보를 저장하기 저장하기 위해 할당된 논리적으로 연속된 데이터 블록 집합
• segment?
  • 테이블 같은 특정한 데이터베이스 오브젝트를 위해 할당된 익스텐트의 집합
  • 각 segment는 오직 하나의 테이블 스페이스에 속한다. 즉, 어떤 segment의 extent들도 모두 같은 테이블스페이스에 저장된다
• tablespace?
  • 데이터베이스 저장 단위
  • 논리적으로 함께 연관된 구조들을 그룹화 한다
  • 데이터베이스의 data file이 tablespace에 저장된다
• Introduction to Automatic Undo Management
  • 데이터베이스의 변화를 무효화하기 위해 undo 사용
  • 오라클은 다음을 위해 undo를 사용
    • active transaction를 롤백
    • termincated transaction을 복구
    • 읽기 일관성(read consistency) 제공
    • 논리적 오염(logical corruptions)으로부터의 복구
  • 자동 언두 관리는 undo tablespace를 기반으로 하며, 롤백 세그먼트를 다양한 크기로 할당하기보다는, 언두 테이블스페이스의 형식으로 공간을 할당한다

erDiagram
    undo_tablespace ||--o{ undo_segments : has
    undo_segments ||--o{ transaction-table : has
    transaction-table {
      string transaction_ID
    }

SQL> UPDATE hr.employees SET salary=salary;
107 rows updated.
SQL> SELECT
  XID AS "txn id",
  XIDUSN AS "undo seg",
  XIDSLOT AS "slot",
  XIDSQN AS "seq", STATUS AS "txn status"
FROM V$TRANSACTION;

txn id undo seg slot seq txn status
---------------- ---------- ---------- ---------- ----------------
0600060037000000 6 6 55 ACTIVE

• XID 생성 $\to$ 언두 헤더의 TX 테이블에 저장 $\to$ SCN을 언두 헤더에 저장 $\to$ 최신 데이터에 유지되던 SCN과 언두 블록의 SCN을 비교하여 예전 데이터로 찾아간다
• XID(공간 정보)와 SCN(시간관련정보)를 적절하게 조합하여 사용
  • XID:
    • 언두 정보가 기록되는 위치에 관한 정보
    • 언제? 트랜잭션 시작 시 할당
    • 어떻게? Undo Segment Number + Slot + Sequence number
  • SCN(System Change Number)
    • 시간에 따라 증가하는 시간관련정보
    • 언제? 트랜잭션 COMMIT 시 할당
    • 어떻게? 6 Bytes 데이터
• 참고 링크
  • Rollback Segment and Undo Internals
  • Undo Header Block & Undo Block 스트럭처

PostgreSQL

출처:exem

• XID(시간관련정보)를 t_xmin과 t_xmax를 적절하게 조합하여 사용
  • XID
    • 언제? 트랜잭션 시작 시점에만 할당
    • INSERT 시? t_xmin에 저장
    • DELETE 시? t_xmax에 저장
    • MySQL/InnoDB의 ReadView와 비슷한 Snapshop Structure에서 SELECT 시작 시점의 ACTIVE TX 리스트 관리해야 한다

MySQL/InnoDB

• 위치정보와 시간관련정보 분리되어 있지 않다
• TRX_ID(시간관련정보)
  • 언제? 트랜잭션 시작 시점
  • 어디에? 페이지의 데이터 레코드에 저장
• TRX_NO
  • 언두 블록을 회수하기 위한 비교 시점으로 사용
  • 언제? COMMIT 시
  • 무엇을? TRX_ID를
  • 어디에?
    • 언두 블록의 TRX_NO 컬럼에 저장.
    • UNDO_BLOCK[‘TRX_NO’] = TRX_ID
• 레코드의 Visibility는 세션마다 생성되는 Readview의 Up_Limit_ID, Low_Limit_ID, Active TX List에 의해 결정

Old Version의 저장위치와 포인터

Oracle - Old Version

• 데이터 블록의 데이터 레코드 업데이트 시
  • 트랜잭션의 상태 정보 $\to$ 언두 헤더 트랜잭션 테이블에 기록
  • Old Version $\to$ 언두 블록에 기록
  • Old Versions의 위치 정보
    • $\to$ 데이터 블록의 ITL의 UBA 컬럼
    • $\to$ 트랜잭션 테이블의 Slot의 UBA 컬럼
• SELECT에서 Old Versions 필요
  • 언두 블록 $\to$ Old Version $\to$ 버퍼캐시 $\to$ CR 블록

PostgreSQL - Old Version

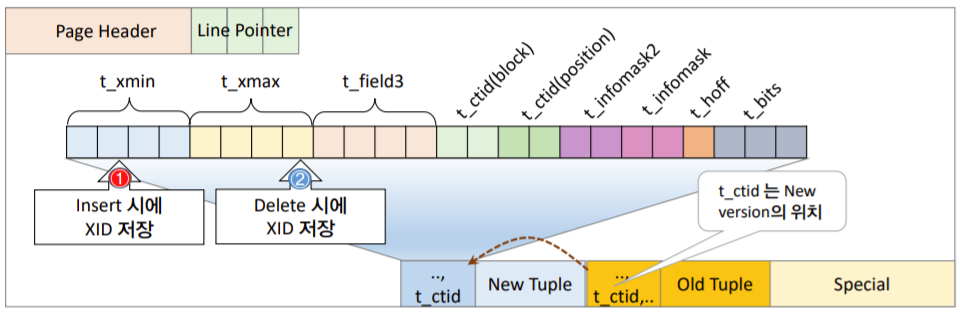

• 데이터 튜플 업데이트
  • 동일한 데이터 페이지 내에 Old Tuple와 New Tuple 저장
  • t_ctid는 New Version의 위치를 가리킨다
• SELECT에서 Old Versions 필요
  • t_ctid 컬럼에 저장된 New Version의 위치를 찾아간다
• SELECT 시점에는 Snapshot Structure를 가지고 아래 세 값을 비교하여 튜플의 visibility 결정
  • SELECT XID
  • t_xmin의 XID
  • t_xmax의 XID

데이터 블록 내의 레코드 관리

• DBMS는 기본적으로 데이터 레코드를 블록 또는 페이지라 불리는 단위 구조에 저장
• 스토리지와 메모리 버퍼 간의 SELECT와 WRITE할 때에도 이 블록 단위로 I/O
• 블록의 크기는 8K 또는 16K 주로 사용하지만 내부 구조는 DBMS마다 다르며 구조에 따라 트랜잭션 처리 및 각 DBMS의 주요 특성 결정

Oracle와 PostgreSQL 레코드 관리

• INSERT 시 블록 아래쪽부터 차례대로 저장
• 블록 헤더에에는 새로운 레코드를 가리키는 포인터가 차례대로 생긴다

트랜잭션의 COMMIT 후 처리

오라클의 커밋 후 처리

• 커밋되면 트랜잭션 테이블에서
  • 해당 슬롯의 상태 값을 10(Active) $\to$ 9(Committed)로 변경
  • SCN 칼럼에 커밋 시점의 SCN 기록
  • 블록 클린 아웃
    • 데이터 블록의 ITL: Flag, Lock, Scn/Fsc 칼럼을 커밋 시의 값으로 정리
    • 데이터 블록: Lock Byte 칼럼을 커밋 시의 값으로 정리
• Delayed Block Cleanout
  • 클린 아웃 대상이 과다하면 메모리 있는 일부 블록들만 우선적으로 클린아웃 하고 나머지 블록은 향후 SELECT 시에 클린 아웃

PostgreSQL의 커밋 후 처리

• UPDATE 시
  • Old Version이 DELETE 되고
  • New Version이 INSERT 된다
  • 이를 구분하기 위해 t_infomask 칼럼의 상위 4bits를 사용(0010(0x2))
• 커밋되면 튜플 헤더의 t_infomask 칼럼에서
  • 첫 바이트의 하위 4bit에 COMMIT, ABORT 등 상태값 정리
  • 첫 바이트의 상위 4bit는
    • DELETE 시의 DELETE bit와
    • UPDATE 시의 DELETE bit를 구분

COMMAND	COMMIT 여부	xmax invalid/aborted	xmax committed	xmin invalid/aborted	xmin committed	value
INSERT	X	1	0	0	0	$2^{3}$ = 8
INSERT	O	1	0	0	1	$2^{3} + 2^{0}$ = 9
DELETE	X	0	0	0	1	$2^{0}$ = 1
DELETE	O	0	1	0	1	$2^{2} + 2^{0}$ = 5
FROZEN		1	0	1	1	$2^{3} + 2^{1} + 2^{0}$ = 11 = B(hex)

Readview

• Readview(Snapshop)?
  • 쿼리 시작 시점의 액티브 트랜잭션들의 집합을 저장
• PostgreSQL은 트랜잭션 시작 시 트랜잭션의 식별자만을 레코드 헤더에 저장하므로 MVCC 구현 위해서하는 반드시 필요
